工业以太网线如何区分类别：CAT5E、CAT6、CAT6A（超五类、六类、超六类）

       这么多年电缆人生涯中一直都是接触自动化行业，做工业自动化行业使用线缆中高柔电缆与工业以太网线是一直都是有争议的。比如说高柔电缆需要拖链运动的用多少成次的好。又或者工业网线到底是用CAT5E(超五类)、还是CAT6(六类)、还是CAT6A(超六类好)，那么之前我们已经谈过拖链电缆的问题。这次我们就说说网线的分类吧！

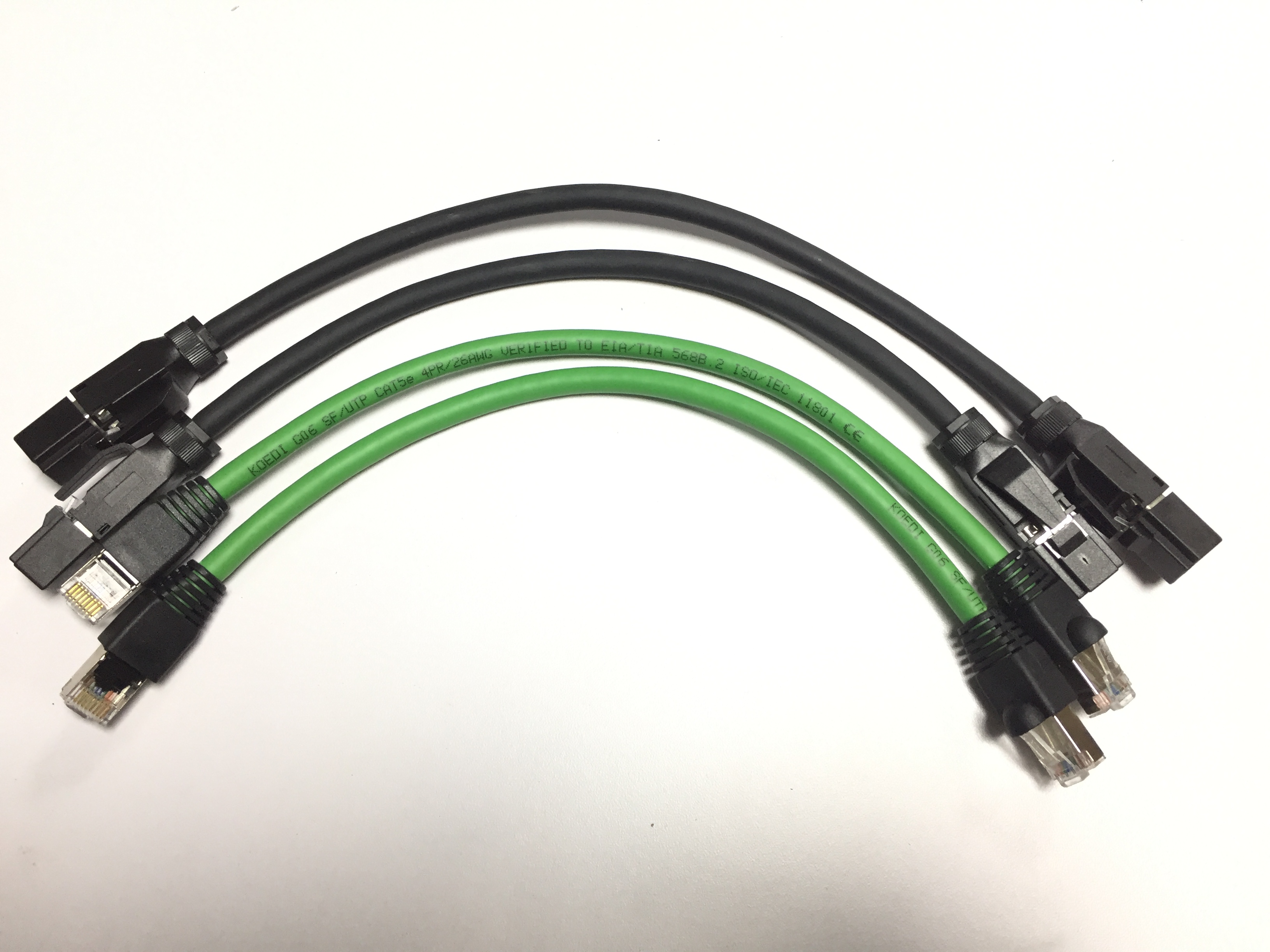

卡尔德成品网线

        首先 我们来了解一下网线的传输速率和频率带宽。

CAT5E 超五类网线:传输速率是100Mbps，频率带宽是100MHz，也就是我们说是百兆网线。

CAT6 六类网线:传输速率是1000Mbps，频率带宽是250MHz，也就是我们说是千兆网线。

CAT6A 超六类网线:传输速率是10000Mbps，频率带宽是500MHz，也就是我们说是万兆网线。

       我们再来看看他们的结构

当然了，我这边讲述的是工业自动化上使用的工业网线，要求会比普通安防网线 家用综合网线会高很多。

CAT5E 超五类网线结构是：4对8芯的26号线，也就我们说了 4*2*0.14平方 芯线绝缘用HDPE(高密度PE)，屏蔽方式采用双屏蔽（铝箔包裹+铜丝编织网）

CAT6 六类网线结构是：4对8芯的26号线，同样也是 4*2*0.14平方 芯线绝缘用HDPE(高密度PE)，但他中间多了一个十字架，屏蔽方式与超五相同 采用双屏蔽（铝箔包裹+铜丝编织网）

CAT6A 超六类网线结构是：4对8芯的26号线，同样也是 4*2*0.14平方 芯线绝缘用PE(发泡PE)，但采用的是每对线都用铝箔包裹屏蔽方式 然后是总屏蔽铜丝编织网。

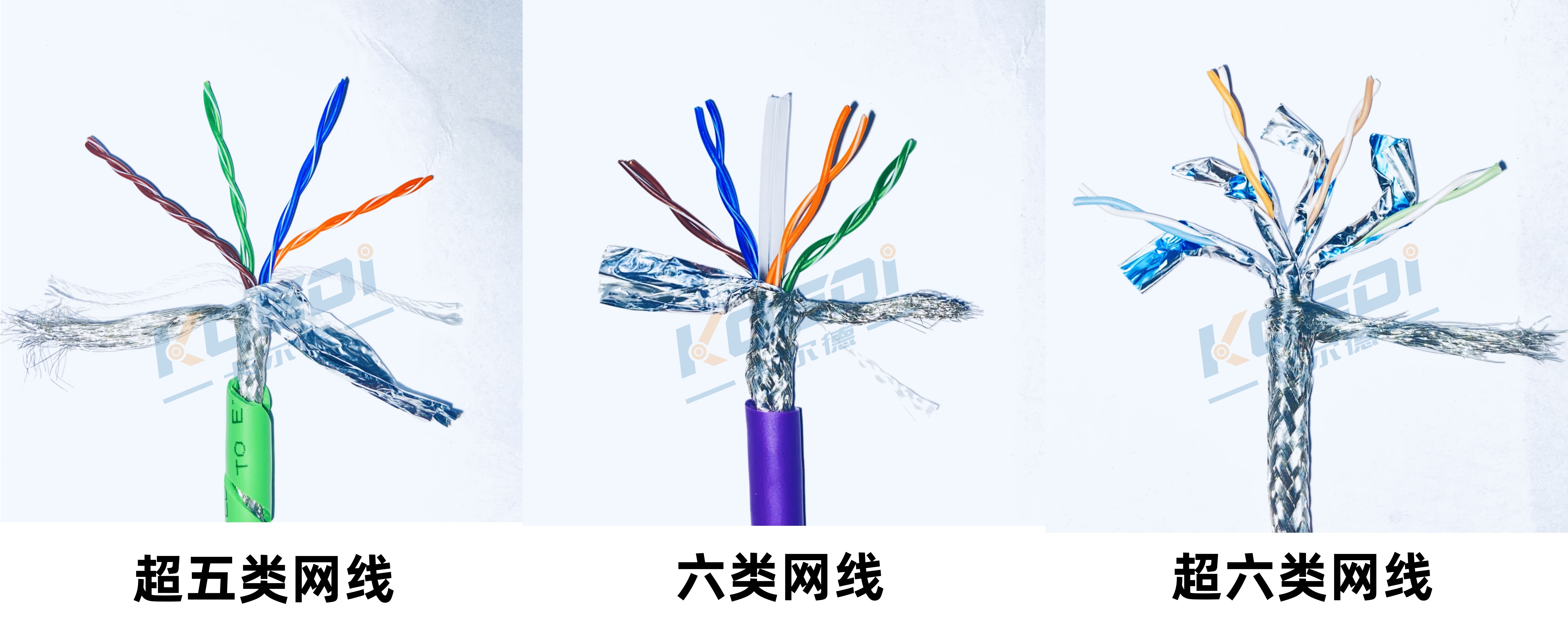

工业以太网线的三种结构区分

注：CAT7 七类网线基本与超六类差不多，只是频率带宽高一点，所以没做出对比

       另外市面上印的 CAT6E 字样的网线，说是超六类标准。但在网线标准中 CAT6E 这个规格是不存在的，很多公司用CAT5E或CAT6F去代替。从而影响了人们对网线的认定。

       在一般使用中CAT5E 超五类网线已经满足大部分工业需求，比如伺服驱动器上的多机串联网线，工业相机中的网线，等等。如果一些需要传输数据大的，可能选择CAT6A 超六类网线。在一些需要拖链来回往复的运动电缆 也就是我们说的拖链电缆、拖链网线。因为工艺不同，一般建议选用CAT5E 超五类高柔拖链网线。

       在卡尔德品牌中 有这几类细分，下边我们了解一下

CAT5E 超五类网线  静态安装（固定） 选用品牌：卡尔德 （KOEDI）品牌料号：CAT5E-L06.08.0014.EV.

CAT5E 超五类网线  高柔拖链网线（运动） 选用品牌：卡尔德 （KOEDI） 品牌料号：CAT5E-G06.08.0014.EV.

CAT6 六类网线  静态安装（固定） 选用品牌：卡尔德（KOEDI）  品牌料号：CAT6-L06.08.0014.EV.

CAT6E 超六类网线  静态安装（固定） 选用品牌：卡尔德（KOEDI）  品牌料号：CAT6A-L06.08.0014.EV.

卡尔德线缆，一直专注于生产研发高柔拖链电缆，电缆可代替德系日系同级别的进口电缆。

       详情请咨询我们卡尔德选型工程 曾先生 13925820737
